GPD60 礦用液壓支架壓力變送器由應變傳感器作為測量元件與高性能的專用放大電路配套裝入不銹鋼殼體組成。精湛、成熟的生產工藝保證變送器能長時間可靠的工作。
GPD60 礦用液壓支架壓力變送器的生產和檢驗方法符合 GB3836.1-2010《爆炸性氣體環境用電氣設備 通用要求》和GB3836.4-2010《爆炸性氣體環境用電氣設備 隔爆型“d”》的規定。
GPD60 礦用液壓支架壓力變送器電氣連接采用 SKK24 接插件， 本產品廣泛適用于具有瓦斯、煤塵爆炸的礦井內的流體壓力檢測及控制。
執行標準：GB3836-2010
2 技術性能指標：
測量范圍：0~5~120MPa 過 載：2 倍滿量程壓力
壓力類型;表壓、絕壓貨密封表壓
精確度： 典型值：±0.25%FS 最大值：±0.5%FS
長期穩定性：典型值：±0.1%FS /年 最大值：±0.2%FS 年工作溫度：-10~60
儲存溫度：-40~60 供電電源：12VDC
輸出信號：0.5~4.5VDC(三線制)，1-5VDC(三線制) 或用戶要求的其它輸出信號負載電阻：>100k
壓力接口：DN10 陽外殼防護：IP65
電氣連接：SKK24 礦用插頭
3、 結構和外形：
3.1 結構材料
外殼：不銹鋼 2Cr13
壓力接頭材質：1Cr17Ni2(調質處理) 密封墊圈：佛橡膠
接插件外殼：工程塑料
3.1 外形和電氣連接

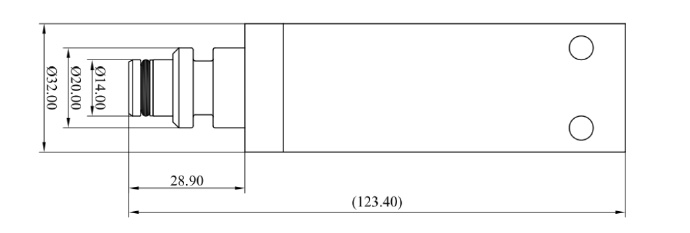

3.1.1 產品的外形結構如下圖(單位：mm)
3.2.2電氣連接：

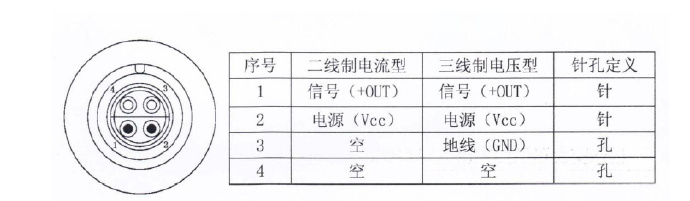

壓力傳感器的接線口定義及示意圖如下：
4 安裝：
4.1 安裝前檢查：
a) 被測點的壓力是否會超過變送器的測量范圍。
b) 所測介質是否與變送器的材料相適應。
c) 防爆型變送器須按照GB3536.15-2010 爆炸性氣體環境。用電氣設備第 15 部分：危險場所電氣安裝的規定進行。
4.2 注意事項：
1) 接插件必須插到位，切用U 型插銷固定
2) 與變送器適配的插頭，是通過與變送器插件端的針孔相對進行連接的，配接時必須要使插頭上的定位槽與課題部分的定位孔重合。
5 校準檢驗：
變送器出廠時已嚴格按照產品標準和客戶要求進行了檢驗和校準，出廠后不可調。
6 運行、維護和故障診斷
6.1 運行
客戶無須對變送器進行調整即可投用。運行前檢測電氣連接是否正確，接通電源投入運行。變送器通電預熱 30 分鐘后輸出信號較為穩定。
6.2 維護
GPD60 礦用液壓支架壓力變送器是一體化高精度測量儀器，日常使用中應注意以下幾
點：
a) 經常檢查U 型銷是否松動
b) 若插件端堵塞或結垢，請用與變送器結構材質相兼容的溶劑清洗。
c) 不允許更換元器件或結構，以免影響產品防爆性能。
