安 全 須 知

警示語：

1、嚴禁在危險環境中帶電開蓋、拆卸及維修!!

2、使用時，該產品外殼應可靠接地！

3、嚴禁帶電移動該產品！

4、嚴禁有劇烈震動和沖擊！

5、使用屈服應力≥450MPa的緊固件!!

6、配用電纜直徑應和膠圈內徑相匹配，電纜直徑應在膠圈內徑±1mm之內！

7、注意保護隔爆面，嚴禁磕碰、劃傷!

使用前請認真閱讀說明書

1、用途和適用范圍

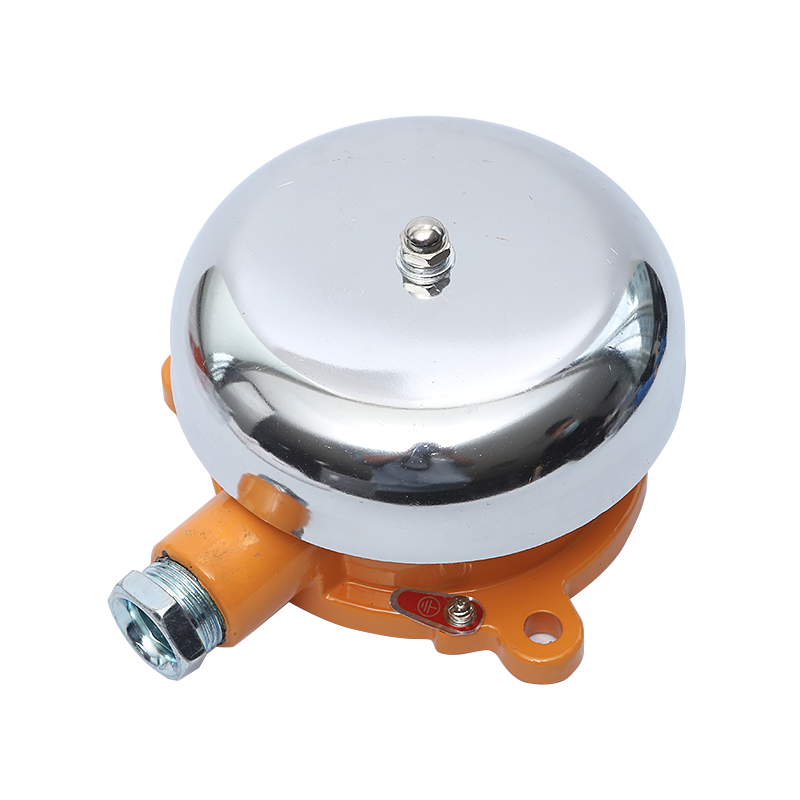

DLB2-36C礦用隔爆型電鈴， 主要適用于具有爆炸性氣體（甲院）環境的煤礦井下， 在36V供電網路中 ， 就地或遠程控制其發出音響，作信號聯絡或警示之用 。

  2、 型號含義及基本參數

2.   1    型號含義

2.2    防爆型式： 礦用隔爆型Ex d I Mb

2.3     基本參數

型號

額定工作電壓

V

額定工作電流

A

電源額定頻率

Hz

工作制

DLB2-36C

36

1

50

短時

注：36V電源不是電網供電，只能短時使用，以免影響電磁起動器的正常工作。

3、環境條件

應符合MT428－2008中第4.2條的規定。

4、產品結構和工作原理

本產品由隔爆外殼、電鈴與電纜引入裝置、按鈕、指示燈、鈴碗、鈴錘及電磁鐵等零部件組成。

5、安全警句

5. 1 嚴禁在危險環境中帶電開蓋、拆卸及維修!!

5. 2 使用時，該產品外殼應可靠接地！

5. 3 嚴禁帶電移動該產品！

5. 4 嚴禁有劇烈震動和沖擊！

5. 5 使用屈服應力≥640MPa的緊固件!!

5. 6 配用電纜直徑應和膠圈內徑相匹配，電纜直徑應在膠圈內徑±1mm之內！

5. 7 注意保護隔爆面，嚴禁磕碰、劃傷！

6、故障分析與處理

6.  1        使用前應檢查電鈴的額定電壓與電源電壓是否一致 。

打開電鈴或蓋板時，必須切斷電源。電纜應與接線柱可靠固定，注意保持規定的電氣間隙與爬電距

離。

6. 2        鈴聲不清脆時， 可旋轉鈴碗或扳動錘桿予以調節 。

6. 3        維修時嚴禁損傷隔爆面， 定期涂防銹油。

6.  4       密封圈老化時要及時更換；配用電纜直徑范圍應和密封圈內徑相匹配，內徑φ25~φ28。

7、運輸與儲存

7. 1        運輸過程中包裝箱不得遭受強烈的顛簸、震動、碰撞及雪、雨的侵襲          。

7. 2        產品應貯存于沒有雨雪侵入、空氣流通、干燥的庫房中。

8、訂貨須知

8.  1       訂貨時須指明電壓等級

8. 2      凡屬產品制造質量問題， 本公司實行“三包 ” 。
