1 用途

礦用隔爆型低壓電纜接線盒（接線盒）用于煤礦井下作為連接各種電器、儀表設備的分線、接線之用，也可作自控或通訊的信號或電源線的連接。

接線盒執行企業標準GB3836-2010、MT429-1998、Q/ZMD041－2012。

2 環境條件

——周圍環境溫度－5℃～40℃；

——海拔高度不超過1000m，礦井大氣壓（0.08～0.11）Mpa；

——周圍空氣相對濕度不大于95％（25℃時）；

——適用于有瓦斯和煤塵爆炸危險的環境中；

——污染等級為3級；

——安裝類別為Ⅲ類；

——使用在無顯著振動和沖擊的場所。

3 主要技術參數

--額定電壓：AC127V；

--輸出電流：2A；

--交流電流額定頻率：50Hz；

--工作方式：不間斷工作制。

4 產品分類

4.1 型式

    礦用隔爆型“Exd I”。

4.2 產品型號

B     H      D     20  - 10 /  127 -  12  G

1.1 原理及功能

接線盒主要用在煤礦井下電氣控制系統中，用于線纜分線、接線之用，多芯線纜從A4引入裝置引入，分支線纜從A1引入裝置引出。

2 安裝、調試、操作及使用注意事項

2.1 安裝接線

5 產品結構及原理

5.1 產品結構及外形尺寸

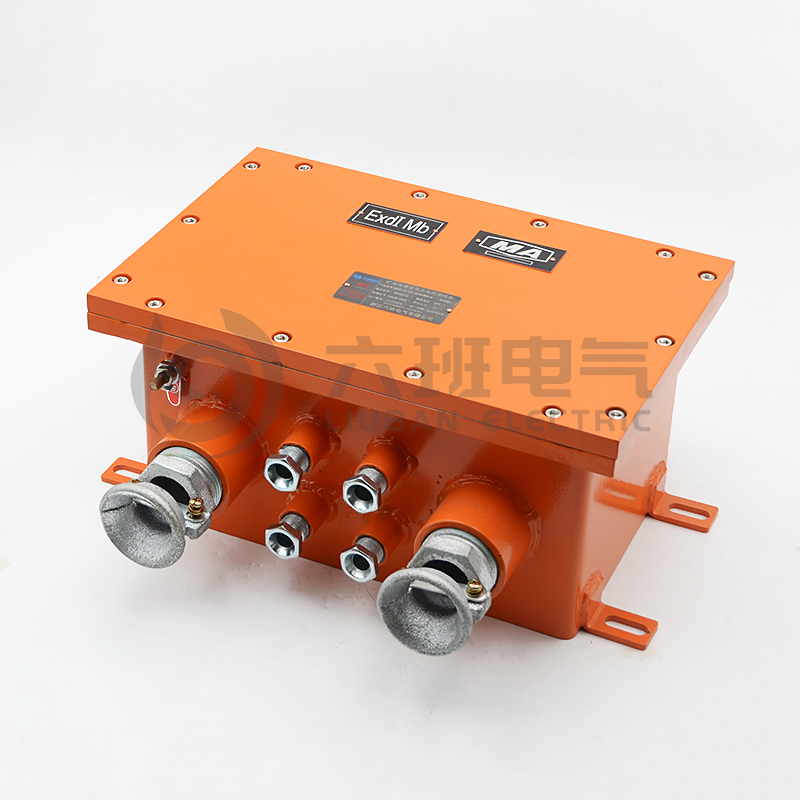

由外殼、接線端子等部分組成，其外部結構如圖1所示。

1.1 注意事項

1.1.1 嚴禁帶電開蓋。

1.1.2 維修時不得改變本安電路和與本安電路有關的元、器件的電器參數、規格和型號。

1.1.3 本安關聯產品不得隨意與其它未經聯檢的設備連接。

2 運輸和儲存

2.1 接線盒的包裝采用木箱結構，必須保證在運輸中無損壞，并符合水路和陸路運輸的要求。

2.2 接線盒裝箱時應攜帶下列文件：

——產品說明書；

——產品合格證；

——產品試驗報告；

——裝箱單。

2.3 接線盒在運輸和搬運過程中應避免劇烈震動以保護電器元件不受損壞。

2.4 接線盒的存放環境為：環境溫度不超過35℃，空氣相對濕度不大于80%，無破壞金屬和絕緣的腐蝕性氣體的倉庫中。

3 訂貨和服務

3.1 訂單上需注明產品名稱、型號、數量及交發貨日期。

3.2 訂單上需注明收發貨單位、聯系人、通訊地址、托運方式
